Щиты этажные ЩР

Щитки этажныеПредназначены для установки на лестничных площадках жилых многоквартирных домов, в которых учёт, распределение электроэнергии (счётчики, автоматические выключатели и устройства, обеспечивающие защиту от коротких замыканий и поражения людей электрическим током) перенесены в квартиры.

Щиты типа ЩР по конструкции аналогичны этажным учётно-распределительным щитам типов ЩЭР, ЩУР, выпускаемым промышленностью, за исключением отсутствия счётчиков электрической энергии и связанного с этим уменьшения габаритных размеров.

Щиты выпускаются 4-х исполнений по количеству квартир на этаже (2,3,4 и 6). Ввод электроэнергии в квартиры осуществляется через двухполюсные автоматические выключатели типа ВМ40 на номинальный ток от 25 — 40 А в зависимости от заказа.

Щиты предназначены для установки в нишу.

Материал корпуса — сталь с лакокрасочным покрытием.

По заказу потребителю комплектно со щитами типа ЩР могут быть поставлены квартирные щитки в пластмассовом корпусе типа ЩК2, ЩКНЗ или в металлическом корпусе типа ЩКУ со счётчиками или без них и аппаратами защиты: автоматическими выключателями ВМ40 на номинальный ток 16 … 63А и выключателями, управляемыми дифф. током типа УЗО-Д40 на номинальный ток 16 … 50А и уставкой по току утечки 10 или 30мА.

Соответствуют требованиям ГОСТ Р 51628, ГОСТ Р 51321.1 (МЭК 60439-1-92), ТУ 3434-002-95246270-2006.

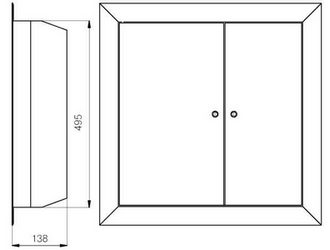

Габаритные и установочные размеры щитов ЩР
Осветительные щитки
Размеры ниши для установки щита типа ЩР
Осветительные щитки

Скачать каталог «Щиты этажные ЩР»
