Устройство автоматического включения резерва серии Я(Ш)АВР

Я(Ш)АВРУстройства серии Я(Ш)АВР предназначены для автоматического переключения на резервное питание цепей освещения, автоматики и силового электрооборудования при исчезновении напряжения нормального питания. Возврат схемы автоматически при восстановлении нормального питания.

Устройства предназначены для работы в условиях умеренного климата.


Структура условного обозначения
Устройство автоматического включения резерва серии Я(Ш)АВР

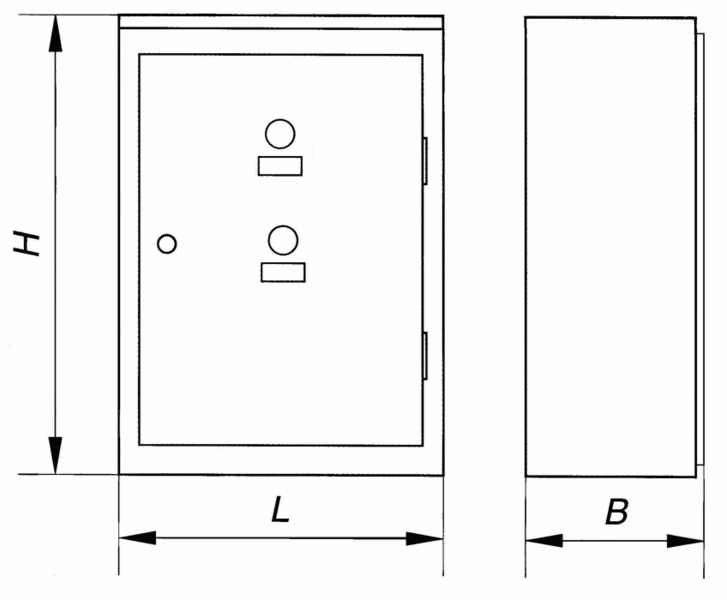

Общий вид Я(Ш)АВР
Устройство автоматического включения резерва серии Я(Ш)АВР
Условия эксплуатации

Высота над уровнем моря до 2000 м. При высоте более 1000 м. номинальные токи должны быть снижены на 10%.

Температура окружающего воздуха от плюс 1° до плюс 40°С, относительная влажность не более 98% при плюс 25°С, климатическое исполнение и категория размещения УХЛ4.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию (тип атмосферы II по ГОСТ 15150-69).

Группа условий эксплуатации в части воздействия механических факторов внешней среды — М1 по ГОСТ 17516.1-90.

Рабочее положение ящиков (шкафов) в пространстве — вертикальное, допускается отклонение от рабочего положения до 5° в любую сторону.

Технические данные

Основные параметры ящиков (шкафов) приведены в таблице 11.1. Номинальный режим работы щитков продолжительный. Установленный срок службы до замены щитков — не менее 25 лет, при этом в течении данного срока могут заземляться аппараты и провода.

Установленная безотказная наработка ящиков не менее 9000 часов. Гарантийный срок эксплуатации — 2 года со дня ввода ящиков в эксплуатацию.

Устройства АВР соответствуют ГОСТ Р 51321.1-2000, ТУ 3434-00395246270-2006.

Конструкция

В конструктивном отношении ящик (шкаф) представляет собой металлический шкаф.ю внутри которого установлена аппаратура. Электрический монтаж выполнен медным проводом. Ящик устанавливается на стене.

Ввод и вывод проводов возможен сверху и/или снизу. Степень защиты ящика с лицевой стороны IP30, IP31 или IP54. Общий вид приведён на рисунке 11.1.

Скачать каталог «Устройство автоматического включения резерва серии Я(Ш)АВР»
