Вводно-распределительные устройства для жилых и общественных зданий серии ВРУ-1 ГОСТ Р 51321.1-2000

ВРУ-1Вводно-распределительные устройства ВРУ устанавливаются в жилых и общественных зданиях, предназначены для приёма, распределения и учёта электроэнергии в сетях 380/220В трёхфазного переменного тока частоты 50 Гц в сетях с глухозаземлённой нейтралью, а также для защиты линий при перегрузках и коротких замыканиях. Вводно распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными.

Вид климатического исполнения УХЛ4 по ГОСТ15150-69.

Установленный срок службы ВРУ до замены — не менее 25 лет, с возможной заменой отдельных комплектующих.

Вводно-распределительные устройства ВРУ-1 соответствуют ГОСТ Р 51321.1-2000, ТУ 3434-001-95246270-2006.


Общие виды и габаритные размеры ВРУ
Структура условного обозначения

ВРУ-1

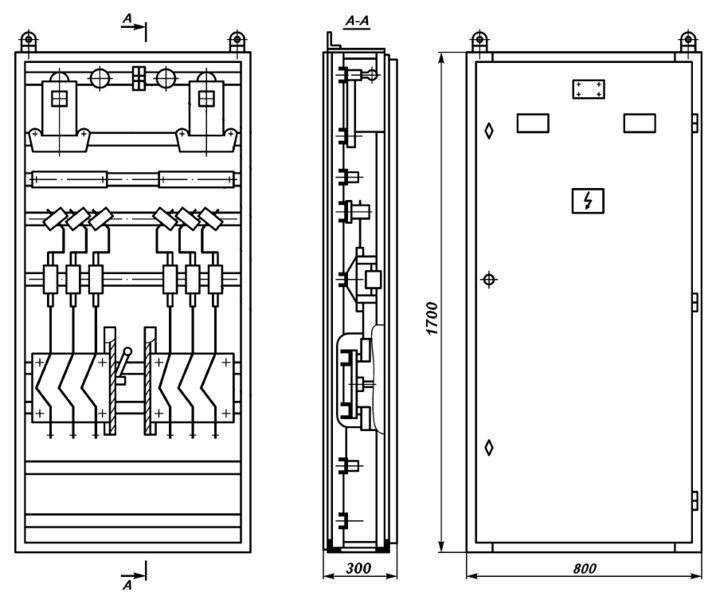

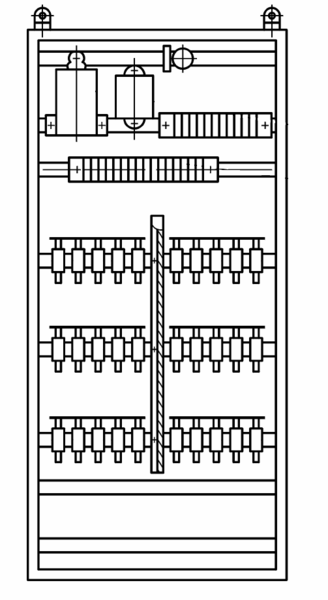

Вводная панель Распределительная панель
ВРУ-1 ВРУ-1

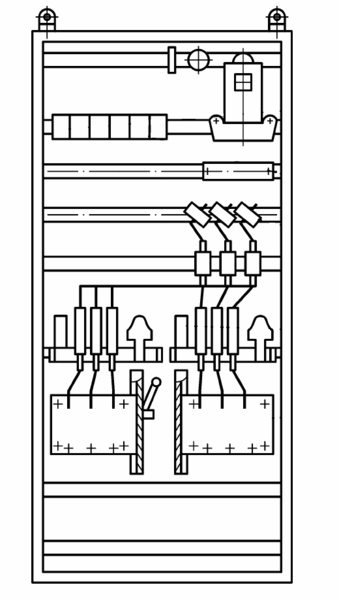

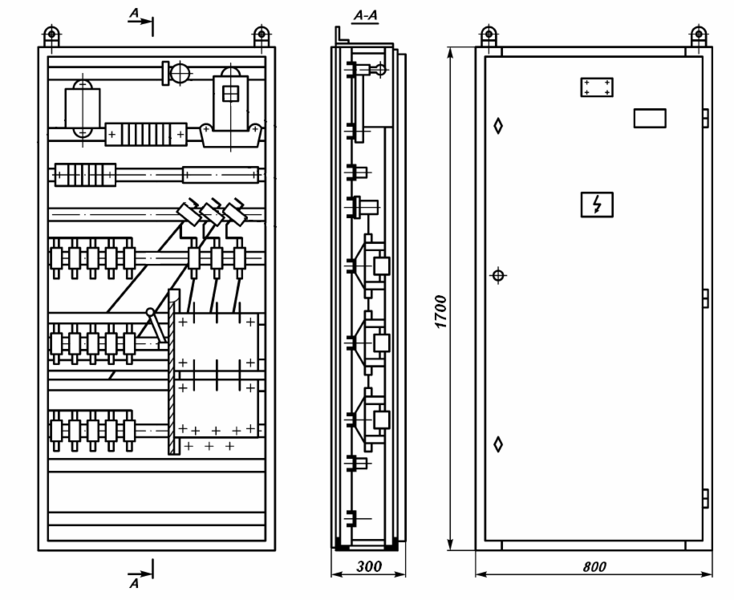

Вводно-распределительная панель Панель с АВР
ВРУ-1 ВРУ-1
Технические данные

Схемы панелей ВРУ, а также устанавливаемая в них аппаратура, приведены в таблицах и рисунках.

Степень защиты — IP31 (со стороны дна — IP00) по ГОСТ 14254-96.

Ошиновка ВРУ выдерживает без повреждения ударный ток короткого замыкания 10кА.

ВРУ имеют нулевую рабочую шину N изолированную от корпуса и защитную шину PE электрически соединённую с корпусом.

Ввод проводов и кабелей предусмотрен снизу, а вывод — как снизу так и сверху.

Наибольшее количество и сечение медных или алюминиевых жил проводов и кабелей, присоединённых к вводным зажимам:

  • на 250А — 2х95мм2
  • на 400А — 2х120мм2
  • на 630А — 4х150мм2

Скачать каталог «Вводно-распределительные устройства для жилых и общественных зданий серии ВРУ-1»
