Панели распределительных щитов ЩО70

Описание

Панели распределительных щитов серии ЩО70-1У3 предназначены для комплектования распределительных устройств напряжением 400/230В трехфазного переменного тока частотой 50Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания (общий вид панелей ЩО70-1У3 приведен на рис.2.1).

Технические данные

Основные параметры панелей приведены в таблице 2.1-2.5. Новые панели Щ070-3У3 в отличие от панелей ЩО70-1У3 и Щ070-2У3:

• имеют меньшую высоту, что позволяет транспортировать их в крытых вагонах и большегрузных контейнерах собранными в блоки, т.е. с более высокой монтажной готовностью;
• обладают меньшей металлоемкостью.

Панели изготавливаются со сборными шинами, имеющими электродинамическую устойчивость 50 кА.

Система шин L₁, L₂, L₃ + PEN. (По заказу L₁, L₂, L₃, N, РЕ).

Установленный срок службы ВРУ до замены — не менее 25 лет, с возможной заменой отдельных комплектующих.

Панели Щ070 соответствуют ГОСТ Р 51321.1-2007, ТУ3434-001-22488901-2015

Условия эксплуатации

Панели предназначены для установки в электропомещениях с температурой окружающей среды от -40°С до +35°С и обслуживаются с передней стороны. Степень защиты панелей с лицевой стороны IP20, с остальных сторон — IР00.

Глубина панелей 600 мм.

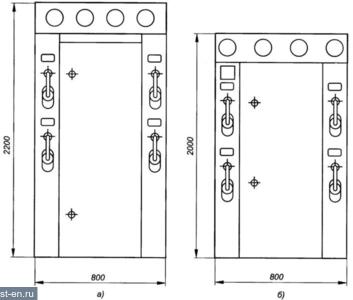

а) панели ЩО70 — 1У3 и ЩО70 — 2У3

б) панели ЩО70 — 3У3



Скачать каталог «Панели распределительных щитов ЩО70»
